Considérations sur la gamme de disques durs Western Digital = la plus complèxe du marché !
SMR
2.5": ~l'intégralité des disques externes est SMR, seuls quelques disques internes (générations anciennes) en petite capacité sont CMR.
3.5": l'offre SMR de WD est représentée par la gamme Red, ainsi que qql. modèles de la gamme Blue en partie (mais pas tous !)
A suivre ...
Décodeur modèle WD
Comment déterminer les caractéristiques principales d'un disque WD à partir de son code produit commercial eg. WD101EMAZ
|
|
|
Lire l'étiquette d'un disque WD
|
Comment lire l'étiquette d'un disque dur Western Digital ? Plusieurs informations sont indiquées dessus, qui permettent de caractériser le disque physique employé. On voit alors que le "branding" (la dénomination commerciale) est parfois très différente alors qu'il s'agit du même disque physique
|
 |
Exemple de mêmes disques physiques exploités sous différents branding par WD
Comme tous les constructeurs, WD emploi un même modèle physique, avec les mêmes caractéristiques, sous différentes appellations commerciales.
Même disque mais différentes appellations

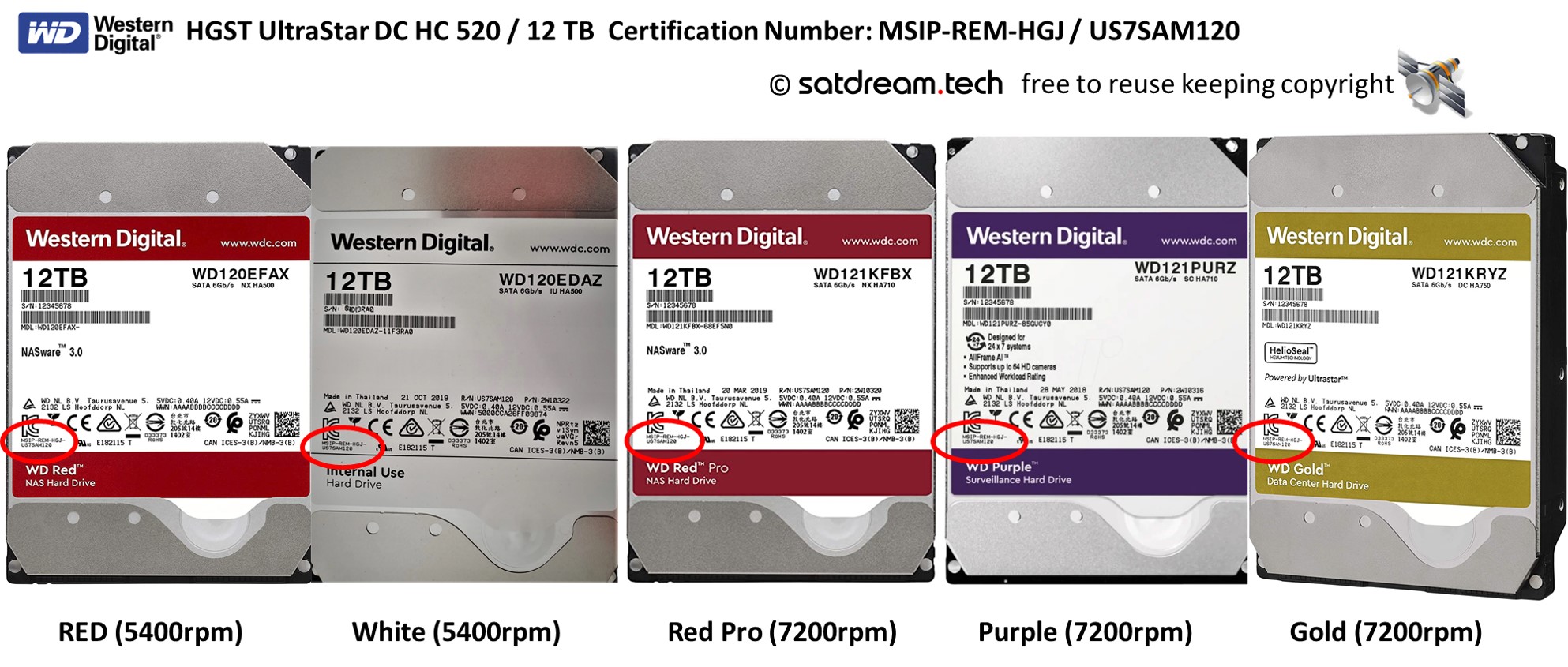

Ainsi, le 12To HGST DC HC 520 (ref. US7SAM120 en version SATA) se retrouve sous différents noms/appellations, alors qu'il s'agit d'un disque unique (bridé ou pas en vitesse): US7SAM120

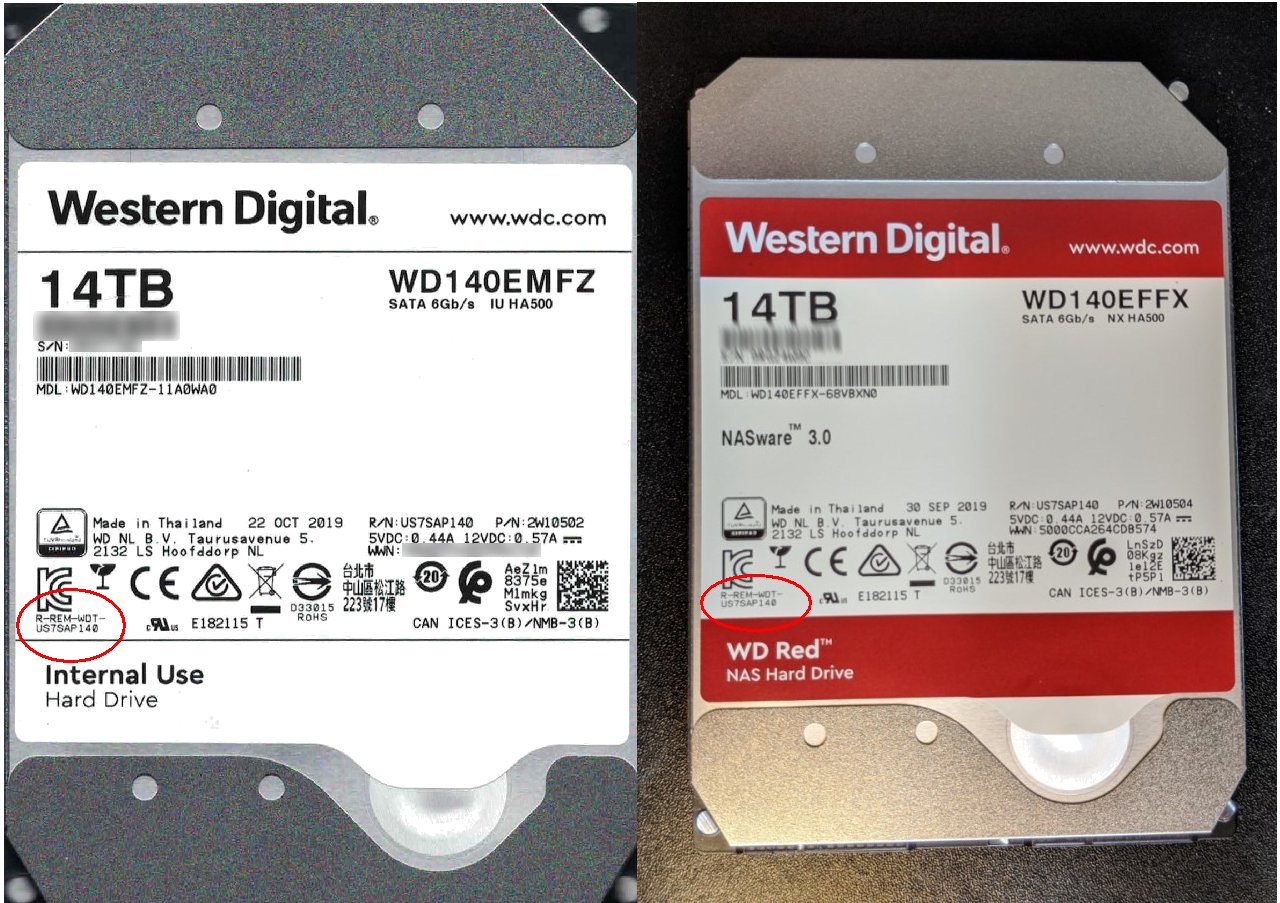

Idem avec le 14To HGST DC HC 530 (ref. US7SAP140): US7SAP140 (White & Red[Plus])
![US7SAP140 (White & Red[Plus])](/site/file/source/galerie/wd/us7sap140-effx-emfz.jpg){kind=link}
Même disque mais différentes capacités: downgrading
A l'inverse, un même disque peut se retrouver avec des capacités différentes, alors qu'il est produit dans une capacité donnée, on le trouvera re-employé dans une capacité inférieure. La raison en est multiple, allant d'un problème sur une production (eg. x1 plateau HS), jusqu'à potentiellement de la surproduction.
Il n'est pas possible d'upgrader un disque qui a été downgradé (surtout si à cause d'un pb matériel).

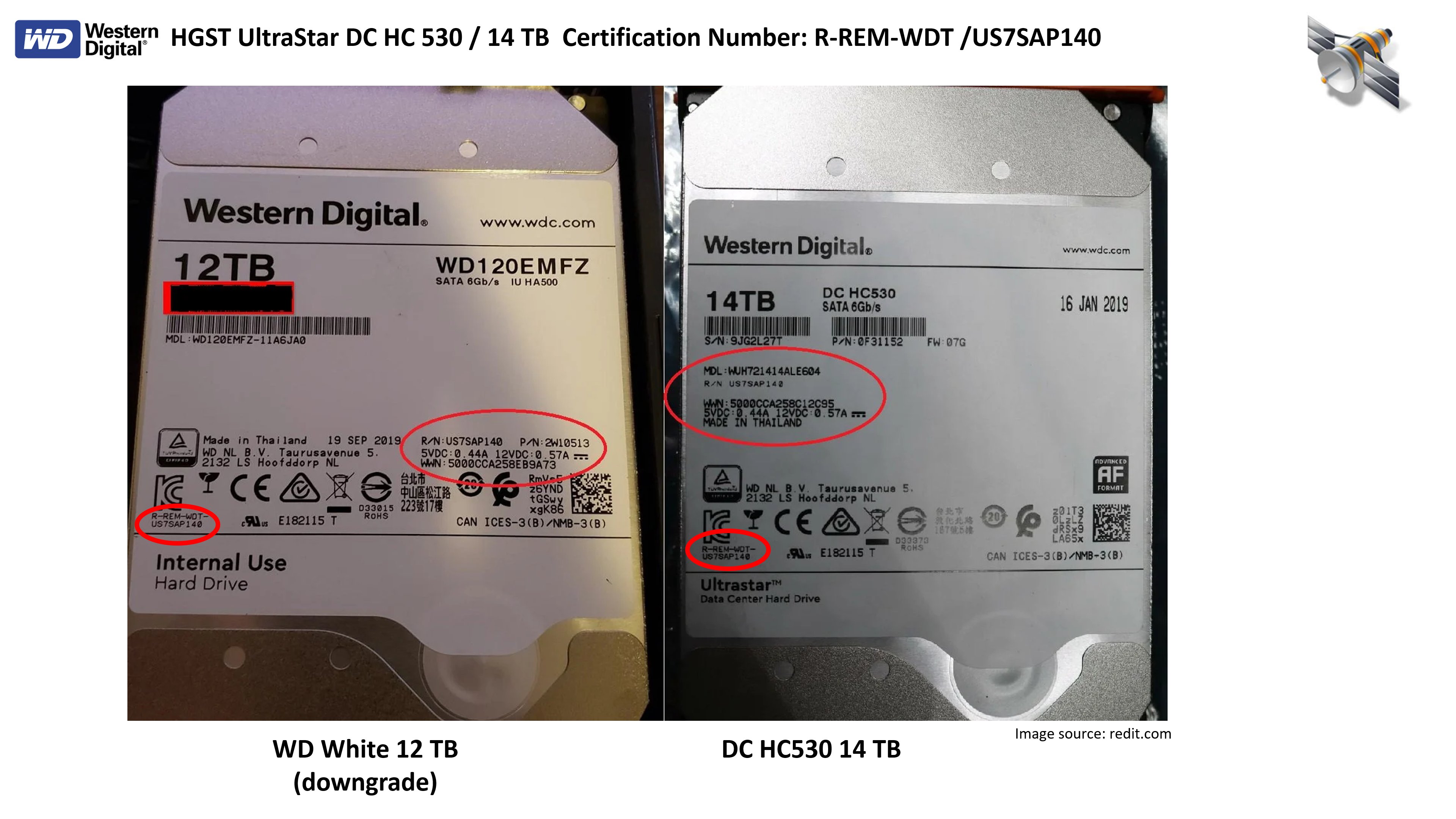

Ainsi on trouve le 14To HGST DC HC 530 (ref. US7SAP140 en version SATA) parfois brandé en 12To: US7SAP140
Extraire un disque WD d'un boitier myElements ou myBook, et "problème" de la broche 3.3v ...
Ouverture d'un boitier disque externe WD (Shucking en anglais !
)
Histoire de ne pas réinventer la roue, on trouvera facilement comment ouvrir ces boitiers (avec à mon sens un accès plus facile sur le myElements),
Merci à @Ptit_Philou sur dealabs pour les extraits.
| Ouvrir un myElements | Ouvrir un myBook |
|
|
Alimentation Pin 3 (+3.3V)
cf. détails de la fonction Power Disable WD/HGST : HGST Power disable
Une faible proportion de disques en boitier utilise une variante produite par WD des disques, avec la fonction Power Disable.
Il n'y généralement pas de de problème car très peu de disques sont concernés cf. tableau WD (3.3V pin issue) » Synthèses 3.5" :
Seuls sont concernés qql. disques HGST DC HC 510/520
HGST DC HC 510 et 520 - 8, 10, 12 To : les disques peuvent se couper si la broche 3 de l'alimentation fournit du +3.3V
Rq: tous les autres HGST sont non concernés :DC HC 310, 320, 330 - 4, 6, 8, 10 To; DC HC 530 - 14 To, et DC HC 550 - 16, 18 To)
La broche 3 de l'alimentation est alors utilisée, broche qui est obligatoire pour gérer la fonction Power Disable (arrêt/démarrage du disque) dans la révision SATA 3.3 de Février 2016 (optionnelle avant).
Si le disque implante cette fonction, alors il peut y avoir des problèmes de détection certaines alimentations/cartes mères anciennes de PC., et le disque ne démarrera pas (aucun dommage à ce dernier). Remaruqe: le problème ne se pose pas sur les NAS Synology ou QNAPS.
Ainsi si l'alimentation du PC ou du NAS fournit du +3.3V sur la broche 3 et que le disque s'éteint, il faut alors recouvrir la broche du connecteur d'alimentation SATA du disque avec du scotch isolant (Kapton sur eBay) pour que le disque soit alimenté et reconnu.
(Crédit: TomsHardware)
On peut aussi utiliser des adaptateurs MOLEX/SATA pour contourner le problème en faisant attention à la qualité de ces derniers.
Mise en veille automatique et fonction TLER
Mise en veille
Certains anciens disques WD Red et quelques WD Blue implante une fonctionnalité de mise en veille "IntelliPark" (Intellipower) avec un délai de 300s. On a vu que le parquage des têtes/arrêt moteurs peut être préjudiciable dans un environnement "actif" tel un NAS sollicité très souvent.
Time Limit Error Recovery (TLER)
(Source: QNAPS): Lorsqu'un disque rencontre une erreur de lecture ou d'écriture, il peut ne plus répondre pendant que le firmware de disque tente de corriger l'erreur. le NAS peut interpréter cette absence de réponse comme une panne de disque. L'activation de cette fonctionnalité garantit qu'un disque a suffisamment de temps pour récupérer après une erreur de lecture ou d'écriture avant que le NAS n'indique qu'il a une panne et initie une reconstruction du groupe RAID.
